实验实现

  这里，我们将对一些实现的细节做一定的提醒。但是完整的流程需要自己把握，我们 不会给出每一步实现步骤 。因此，最重要的还是阅读 “实验原理” 内容，得出自己的解决方案，然后参考 ”实验实现“ 这部分的内容。

  值得注意的是，xv6的代码是可以参考的，可以看看相关实验原理是怎么实现的。同时，还可以插桩，使用printf等方法看看具体的内容。同时，还可以阅读 xv6 指导书，看看背后的设计机理。

温馨提示

本次实验的后两个任务非常硬核，但真正凸显了操作系统的魅力：）虽然最后一个任务的分值不多，我们依然建议你努力尝试，如果能坚持做完，就一定会对操作系统的内存管理有更高层次的认知。

  本次实验 你可能会用到很多kernel/vm.c中的函数 ，它们有比较完善的注释，请仔细阅读理解。

0. 任务零：回答问题

回答问题

任务开始之前，我们应该先要首先回答一些原理性的问题，这部分应该被包含在实验报告中：

1. 查阅资料，简要阐述页表机制为什么会被发明，它有什么好处？

2. 按照步骤，阐述SV39标准下，给定一个64位虚拟地址为0xFFFFFFE789ABCDEF的时候，是如何一步一步得到最终的物理地址的？（页表内容可以自行假设）

3. 我们注意到，SV39标准下虚拟地址的L2, L1, L0 均为9位。这实际上是设计中的必然结果，它们只能是9位，不能是10位或者是8位，你能说出其中的理由吗？（提示：一个页目录的大小必须与页的大小等大）

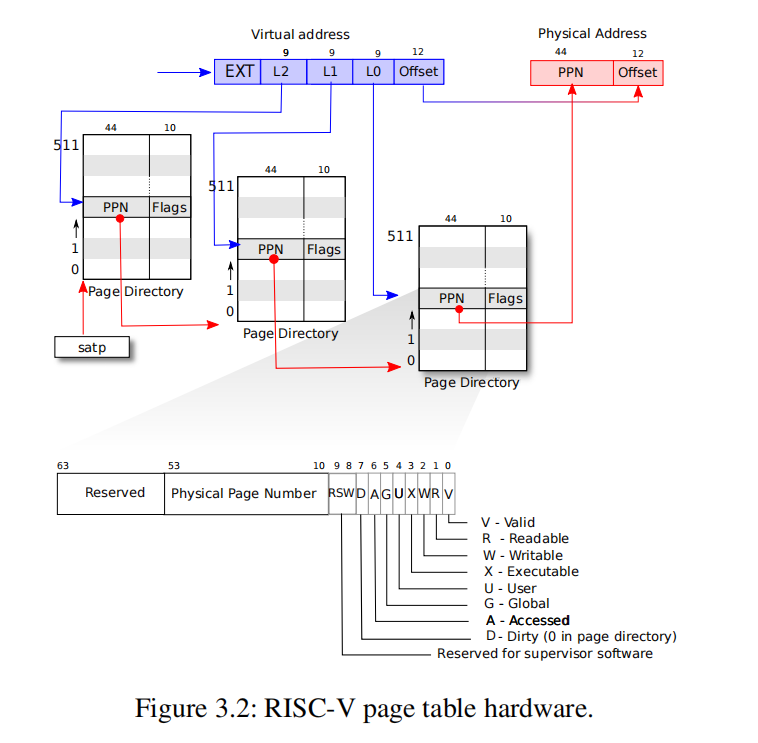

4. 在“实验原理”部分，我们知道SV39中的39是什么意思。但是其实还有一种标准，叫做SV48，采用了四级页表而非三级页表，你能模仿“实验原理”部分示意图，画出SV48页表的数据结构和翻译的模式图示吗？（SV39原图如下）

1. 任务一 ：打印页表

  本任务中，你需要加入 页表打印功能 ，来帮助你在之后的实验中进行debug。

void vmprint(pagetable_t pgtbl)

1.1 流程

Step 1 ：更新本地代码，切换到pgtbl分支。

Step 2 ：理解页表的原理。

Step 3 ：实现 vmprint() ，并在 exec() 函数中插入语句 if(p->pid==1) vmprint(p->pagetable)， 这条语句插在 exec.c 中 return argc 代码之前，即在第一个进程启动时打印页表信息。

拓展阅读：xv6第一个进程

我们从xv6的启动来分析：

• 上电后，先运行ROM的bootloader，bootloader再加载xv6内核到内存0x80000000处，然后从xv6内核的_entry开始。那为什么不加载到0x0地址呢？原因是0x0~0x80000000之间包含了I/O设备，详见《XV6 book》Figure3.3。
• _entry用于设置C代码的运行指定栈，完成后就跳转到start函数执行C代码。
• start函数处于机器模式下，初始化计时器中断，为切换到管理模式做好准备，然后到main函数开始执行。
• main函数初始化一些设备和子系统，调用userinit来创建第一个进程。
• 第一个进程执行了一个小程序user/initcode.S，通过系统调用exec执行一个新的程序user/init。
• user/init创建了一个控制台设备文件，并作为文件描述符0，1，2来打开它。之后在for(;;)无限循环中启动shell，并处理僵尸进程。这样，系统就启动了。

Step 4 ：启动测试程序进行测试。

1.2 实现

• 把 vmprint() 放在 kernel/vm.c。

• 可以使用 kernel/riscv.h 中尾部的宏定义 ，比如：

  #define PGSIZE 4096 // bytes per page
  #define PGSHIFT 12  // bits of offset within a page

  #define PTE_V (1L << 0) // valid
  #define PTE_R (1L << 1)
  #define PTE_W (1L << 2)
  #define PTE_X (1L << 3)
  #define PTE_U (1L << 4) // 1 -> user can access

  // shift a physical address to the right place for a PTE.
  #define PA2PTE(pa) ((((uint64)pa) >> 12) << 10)

  #define PTE2PA(pte) (((pte) >> 10) << 12)

• kernel/vm.c中的函数 freewalk() 能帮助你理解遍历页表的过程。如果是遍历到叶子节点，需要打印虚拟地址va。

// Recursively free page-table pages.
// All leaf mappings must already have been removed.
 void
 freewalk(pagetable_t pagetable)
 {
  // there are 2^9 = 512 PTEs in a page table.
  // 遍历一个页表页的PTE表项
  for(int i = 0; i < 512; i++){
    pte_t pte = pagetable[i]; //获取第i条PTE

    /* 判断PTE的Flag位，如果还有下一级页表(即当前是根页表或次页表)，
       则递归调用freewalk释放页表项，并将对应的PTE清零 */
    if((pte & PTE_V) && (pte & (PTE_R|PTE_W|PTE_X)) == 0){
      // this PTE points to a lower-level page table.
      uint64 child = PTE2PA(pte); // 将PTE转为为物理地址
      freewalk((pagetable_t)child); // 递归调用freewalk
      pagetable[i] = 0; // 清零
    } else if(pte & PTE_V){

      /* 如果叶子页表的虚拟地址还有映射到物理地址，报错panic。
         因为调用freewalk之前应该会先uvmunmap释放物理内存 */
      panic("freewalk: leaf");
    }
  }
  kfree((void*)pagetable); // 释放pagetable指向的物理页
 }

• 在 kernel/defs.h 中定义 vmprint() 的接口，这样你才能在 exec() 中使用它。

• 使用 printf() 打印页表数据中的指针时，你可以直接使用 %p 标示。

• 建议参考VSCode图形化调试指南(二)——系统调用，进入QEMU界面的console，输入info mem获取页表，可用于对比你自己打印的页表与系统中的页表是否一致。

2 任务二 独立内核页表

  我们需要 将共享内核页表改成独立内核页表 ，使得每个进程拥有自己独立的内核页表。

2.1 （一种可参考的）流程

实验说明

以下给同学提供了一种可参考的实验解决方案，但它并不是唯一的解决方案。如果你有更好的方法也是可以的，只要能够通过实验测评即可。

Step 1 ：修改kernel/proc.h中的 struct proc， 增加两个新成员：pagetable_t k_pagetable;和uint64 kstack_pa;，分别用于给每个进程中设置一个内核独立页表和内核栈的物理地址。

Step 2 ：仿照kvminit() 函数重新写一个创建内核页表的函数。

• 为进程分配内核页表的一种解决方案 ：不要修改全局的内核页表（kernel/vm.c中的pagetable_t kernel_pagetable），而是直接创建一个新的内核页表，并将其地址k_pagetable返回。实现的时候不要映射CLINT，否则会在任务三发生地址重合问题。

Step 3 ：修改procinit函数。procinit()是在系统引导时（见kernel/main.c的main函数），用于给进程分配内核栈的物理页并在页表建立映射。

• 参考优化方法 ：把procinit()中内核栈的物理地址pa拷贝到PCB新增的成员kstack_pa中，同时还需要保留内核栈在全局页表kernel_pagetable的映射，然后在Step 4 allocproc()中再把它映射到进程的内核页表里。关于内核栈说明，见实验原理 3.4.

为什么要保留初始内核页表？

保留原有的kvminit()以及kernel/vm.c中的kernel_pagetable，因为有些时候CPU可能并未执行用户进程。

Step 4 ：修改allocproc函数。allocproc()会在系统启动时被第一个进程userinit()和fork()调用。在allocproc函数里调用Step 2 创建的函数设置内核页表，并且参考借鉴kvmmap函数将Step 3 设置的内核栈映射到页表k_pagetable里。

allocproc函数功能说明

在进程表中查找空闲PCB，如果找到，初始化在内核中运行所需的状态（如初始化PID、trapframe、用户页表等），并保持p->lock返回。如果没有空闲PCB，或者内存分配失败，则返回0。

关于内核栈映射

注意，要保证在每一个进程的内核页表中映射该进程的内核栈。xv6本会在 procinit() 中分配内核栈的物理页并在页表建立映射。但是现在，应该在allocproc()中实现该功能，因为执行procinit()的时候进程的内核页表还未被创建。你可以在procinit()中只保留内存的分配，但在allocproc()中完成映射。

Step 5 ：修改调度器（scheduler），使得切换进程的时候切换内核页表。

• 参考方法 ：在进程切换的同时也要切换页表将其放入寄存器satp中，请借鉴 kvminithart()的页表载入方式），在调用w_satp() 之后调用 sfence_vma()，具体原理可查阅实验原理的3.3 内核对用户空间的访问。

• 无进程运行的适配 ：当目前没有进程运行的时候，scheduler() 应该要satp载入全局的内核页表kernel_pagetable (kernel/vm.c)。

• 关于scheduler调度器，可以参考HITSZ操作系统课程组讲解XV6（三）内存管理

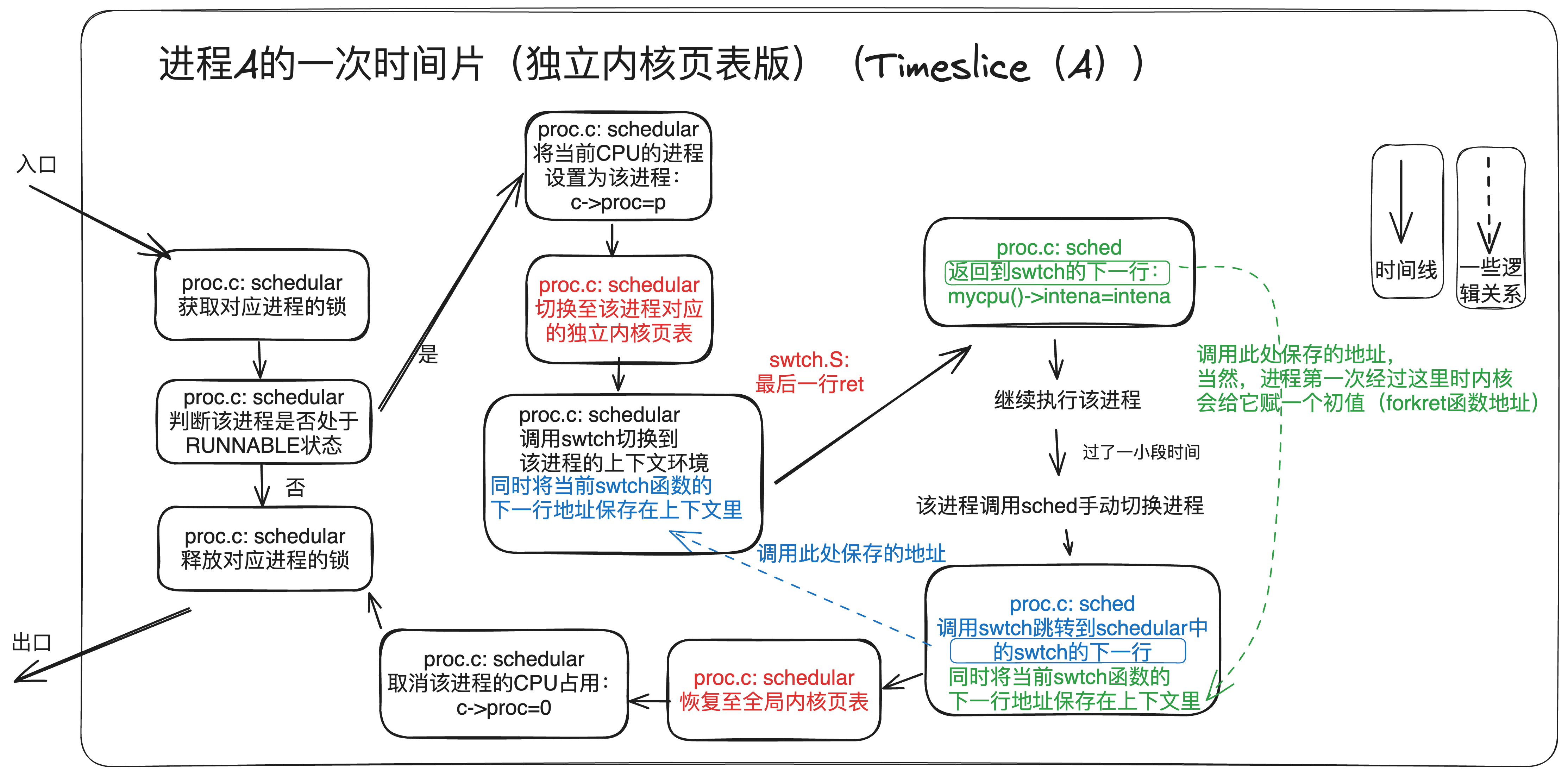

这里我们给出一个调度器内的页表切换流程图，同学们可以对照实验原理部分的原版xv6的调度器流程比对观察区别：

  需要注意的是：调度器作为一个永不返回的程序，其运行也需要页表的支持，所以同学们需要实现方框中红色字体的部分，这样可以使得 每个进程都运行在自己的内核独立页表的支持下 ，调度器运行在全局内核页表的支持下 ，不会出现地址映射混乱的情况。

Step 6 ：当进程结束的时候，你需要修改freeproc()函数来释放对应的内核页表。你需要找到 释放页表但不释放叶子页表指向的物理页帧 的方法。你可参考kernel/vm.c中的freewalk，其用于释放整个页表，但要求叶子页表的页项已经被清空。

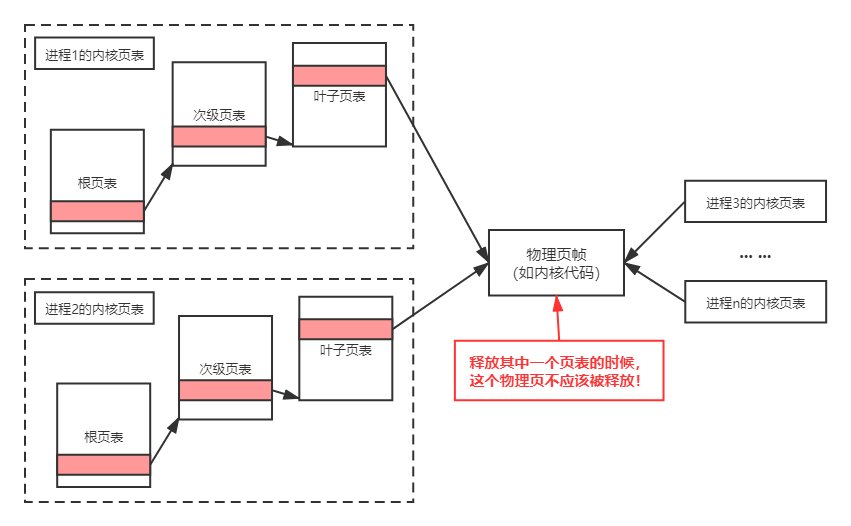

• 虽然我们为每个进程引入了内核页表，但是内核的代码和数据都还是唯一的。这意味着，在各个内核页表的叶子页表中，页表项指向了共享的物理页，如下图所示：

• 因此，在我们释放某个进程的内核页表的时候，不应该把这个共享物理页帧释放，否则会产生非常严重的后果！

Step 7 ：通过usertests和kvmtest测试。

2.2 实现

  这里有必要提醒一下同学，要以最简单的方法以及工程量最小的方法实现，最好不要因为优化等问题，大改内核机制。

• 好好利用 vmprint() 来帮助debug。
• 页表的bug通常会导致映射缺失的traps，访存失败，指令运行错误等报错。如果 内核 缺失了地址映射造成了页缺失（page fault），通常会打印个 sepc=0x00000000XXXXXXXX ，这代表的是出错时pc的值，你可以查kernel/kernel.asm 看看 对应地址 的代码的含义。 可参考常见问题来找bug：）
• 你的实现可以修改原有的函数或者是新增函数，最好放在 kernel/vm.c +kernel/proc.c 中，但是 千万不要修改 kernel/vmcopyin.c +kernel/stats.c + user/usertests.c + user/stats.c。

3 任务三 简化软件模拟地址翻译

具体要求

我们需要 在独立内核页表加上用户页表的映射，同时替换 copyin()/copyinstr() 为 copyin_new()/copyinstr_new() ，使得内核能够不必花费大量时间，用软件模拟的方法一步一步遍历页表，而是直接利用硬件。

3.1 （一种可参考的）流程

实验说明

以下给同学提供了一种可参考的实验解决方案，但它并不是唯一的解决方案。如果你有更好的方法也是可以的，只要能够通过实验测评即可。

Step 1 ：写一个sync_pagetable函数把进程的用户页表映射到内核页表中，同时在defs.h中声明。

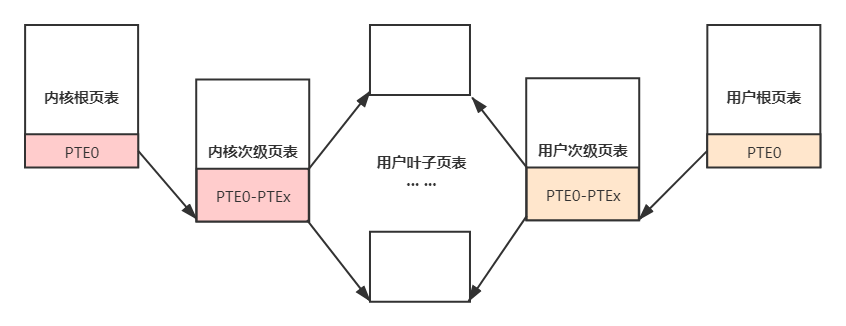

• 推荐一种较为优雅的实现方法 ：内核页表直接共享用户页表的叶子页表，即内核页表中次页表的部分目录项直接指向用户页表的叶子页表。这样可以不必将用户页表的页表项全部复制进内核页表，也不必修改页表项标志位，简化实现的同时也可以提升性能，但在页表回收的时候需要避免重复回收。

• 提示：前面已经提到用户地址空间的范围为0x0-0xC000000，见“实验原理 3.5”。试计算，多少个次级页表项就能涵盖整个用户地址空间？然后，通过p->pagetable指针找到用户页表所需要的次级页表项，覆盖独立内核页表p->k_pagetable的次级页表项。

Step 2 ：用函数 copyin_new() （在 kernel/vmcopyin.c中定义）代替 copyin() （在 kernel/vm.c中定义）。即删除copyin()原来的实现方案，直接在copyin()里调用函数 copyin_new() 。建议在做完所有修改（包括从 Step1 到 Step6 所有的步骤），确保程序 能运行 copyin_new() 之后，再回来用 copyinstr_new() 以代替 copyinstr()。

Step 3 ：在独立内核页表加上用户页表的映射，以保证刚刚替换地新函数能够使用。注意独立内核页表的用户页表的映射的标志位的选择。标志位User一旦被设置，内核就不能访问该虚拟地址了。注：SSTATUS_SUM需要同学们自行定义（详见实验原理3.3.2小节）

• 推荐方案 ：
• 在调用copyin_new()/copyinstr_new()之前修改sstatus寄存器的SUM位：
  • w_sstatus(r_sstatus() | SSTATUS_SUM);
• 在调用copyin_new()/copyinstr_new()之后去掉sstatus寄存器的SUM位：
  • w_sstatus(r_sstatus() & ~SSTATUS_SUM);

Step 4 ：在独立内核页表加上用户页表的映射的时候，每一次用户页表被修改了映射的同时，都要修改对应独立内核页表的相应部分保持同步。这通常在fork(), exec(), sbrk()中发生，其中sbrk()调用growproc()来实现内存分配或回收。也就是，需要在fork()、exec()和growproc()这三个函数里将改变后的进程页表同步（调用sync_pagetable函数）到内核页表中。

• 对于fork()函数，需要在父进程产生子进程并且子进程完成了对父进程相关信息的继承后，添加上子进程独立内核页表对用户页表的映射。注意，struct proc *np是new process子进程的PCB，struct proc *p是父进程的PCB，不要用错了：（
• 对于exec()函数，会将旧的页表舍弃并且建立一个新的页表，所以在这个时候就需要使用sync_pagetable函数来更新进程独立内核页表的内容，建立新的映射。
• 对于sbrk()函数，这个函数的功能是用于增加（或减少）进程的数据段的大小，从而实现对动态内存的管理。这个函数是通过调用growproc()函数来实现的，所以，我们需要修改growproc()函数。

Step 5 ：最后，需要对userinit()函数（见kernel/proc.c:）进行修改，第一个进程也需要将用户页表映射到内核页表中（调用sync_pagetable函数）。

Step 6 ：通过 usertests, make grade。

3.2 实现

• 注意独立内核页表的用户页表的映射的 标志位 的选择。（标志位User一旦被设置，内核就不能访问该虚拟地址了）

• 再次提醒地址重合问题，见“实验原理 3.5”.
